Силагерм 2120 (фасовка по 1,05 кг и 5,25 кг) - НЕГОРЮЧИЙ Силиконовый Электроизоляционный ГЕРМЕТИК
Компаунд Силагерм 2120
Негорючий вязкотекучий компаунд Силагерм 2120 предназначен для гидроизоляции, а так же предотвращения дальнейшего горения кабеля, для противопожарной защиты всех видов кабеля и изоляции.
Цена на фасовку и кол-во с НДС 22%
фасовка 1,05 кг - 1500 руб/кг
фасовка по 5,25кг - от 5,25кг - 1300 руб/кг
- от 100 кг - 1275 руб/кг
* - от 200кг - 1250 руб/кг
Силиконовый негорючий компаунд
Силагерм 2120
Негорючий вязкотекучий компаунд Силагерм 2120 предназначен для предотвращения дальнейшего горения кабеля, для противопожарной защиты всех видов кабеля и изоляции.
Компаунд Силагерм 2120 не вызывает коррозии при температурах прогрева до 200 ºС алюминиевых сплавов, стали кадмированной и оцинкованной с хроматным пассивированием, латуни и серебряных покрытий, при температурах прогрева до 150 ºС и оловянных покрытий. При воздействии огня на поверхность с нанесенным на неё компаундом происходит вспенивание/коксование наполнителя, входящего в состав герметика, что не дает пламени пройти глубже и обеспечивает хорошую теплоизоляцию, предотвращая таким образом вероятность самовоспламенения соседних элементов.

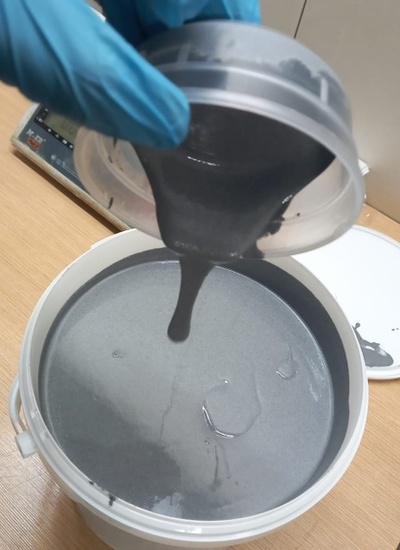

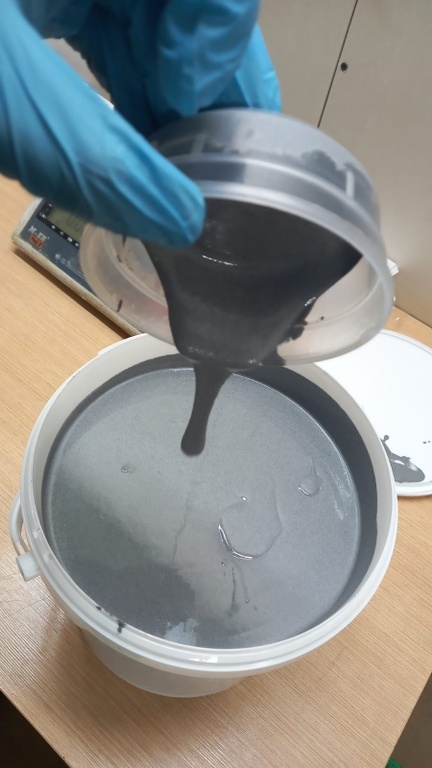

Силагерм 2120 является двухкомпонентным материалом, состоящим из основной пасты и отвердителя, после смешения которых реакционная масса необратимо переходит в резиноподобное состояние при комнатной температуре в течении 72 часов. Для лучшей адгезии возможно использование подслоя П-11, комплектующийся к компаунду по запросу клиента.
|
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
Ед.изм. |
Силагерм 2120 |
|
Соотношение компонентов «основная паста / отвердитель» |
мас. ч. |
100/5 |
|
Кажущаяся вязкость |
тыс. сПз |
10 ÷ 30 |
|
Жизнеспособность реакционной массы при 22±2 оС и влажности 40-60% |
мин., не менее |
10 |
|
Относительное удлинение при разрыве |
%, не менее |
30 |
|
Условная прочность при растяжении |
МПа, не менее |
1,0 |
|
Рабочий интервал температур |
°С |
-55 ÷ +250 |
|
Твердость |
Шор А |
60 ÷ 65 |
|
Удельное объемное сопротивление при t° 22°С и относительной влажности 35%, ГОСТ 6433.2-71, среднее |
Ом*м |
4,3*10¹²
|
|
Удельное поверхностное сопротивление при t° 22°С и относительной влажности 35%, ГОСТ 6433.2-71, среднее |
Ом |
2,2*10¹⁵ |
|
Тангенс угла диэлектрических потерь при частоте 10⁶ Гц, ГОСТ 22372-77, среднее |
|
0,00038 |
|
Диэлектрическая проницаемость при частоте 10⁶ Гц, ГОСТ 22372-77, среднее |
|
2,55 |
|
Электрическая прочность при t° 22°С и относительной влажности 35%, ГОСТ 6433.3-71, среднее |
кВ/мм |
3,3 |
|
Коэффициент теплопроводности при t° 22°С, ГОСТ 34374.2-2017, среднее |
Вт/(м*К) |
0,544 |
|
Коэффициент линейного расширения, ГОСТ 32618.2-2014, среднее |
1/К |
168*10ˉ⁶ |
Испытания на диэлектрические характеристики проведены в сертифицированной лаборатории АО "Институт Пластмасс". Имеется протокол испытаний №11674 от 28.05.25г.
